CYN-012双法兰扭矩传感器

关键词：

所属分类：

产品中心

扭矩传感器

静态扭矩

图片名称

咨询热线：

400-025-1066

CYN-012双法兰扭矩传感器

技术指标：

测量范围

5…800KN.m

综合精度

±0.05%F.S

产品外形

额定输出

2.0mv/V

零点温度影响

±0.05%F.S/10℃

CYN-012 双法兰扭矩传感器

零点平衡

≤±0.05%F.S

输出温度影响

±0.03%F.S/10℃



蠕变

0.05%F.S/0.5h

工作温度

（-20～65）℃



绝缘电阻

≥5000MΩ

安全载荷

120%



激励电压

5~12V DC(传感器)  或 12~24V DC(变送器)



输出模拟量

4-20mA、12±8mA、0-10V、0~±10V或0-5V



输出数字量

RS232 或RS485（标准Modbus协议）



功能描述
  • 材质合金钢或不锈钢可选，双法兰连接,检测精度高、稳定性好、抗干扰性强
  • 开机即可进入工作状态，无需预热过程，不需反复调零即可连续测量正反扭矩
  • 适用于螺栓检测、电动扭矩机等非旋转体的双向静扭矩测量，旋转角度≤360°

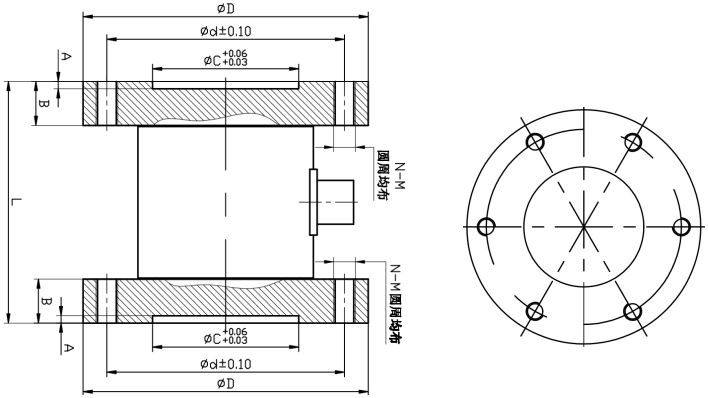

外形尺寸[mm]：

规格
N.m

尺寸（mm）



A

B

C

d

D

L

n-m

5-100

2

10

30

55

68

62

6-M6

200

2

12

40

65

78

66

6-M6

500

3

15

50

80

98

72

6-M8

1K~2K

3

20

60

90

113

82

8-M10

5K~10K

3

23

90

130

158

88

8-M16

20K~30K

3

25

130

170

205

92

8-M16

* 技术指标和尺寸可订制
