CYN-015四方孔扭矩传感器

性能描述：

测量范围

50…10KN.m

综合精度

±0.1%F.S

产品外形

额定输出

2.0mv/V

零点温度影响

±0.05%F.S/10℃

CYN-015 四方孔扭矩传感器

零点平衡

≤±0.05%F.S

输出温度影响

±0.03%F.S/10℃



蠕变

0.1%F.S/0.5h

工作温度

（-20～65）℃



绝缘电阻

≥5000MΩ

安全载荷

120%



激励电压

5~12V DC(传感器)  或 12~24V DC(变送器)



输出模拟量

4-20mA、12±8mA、0-10V、0~±10V或0-5V



输出数字量

RS232 或RS485（标准Modbus协议）



功能描述
  • 单法兰四方孔结构
  • 检测精度高、稳定性好、抗干扰性强
  • 开机即可进入工作状态，无需预热过程，不需反复调零即可连续测量正反扭矩
  • 适用于螺栓检测、电动扭矩机等非旋转体的双向静扭矩测量，旋转角度≤360°

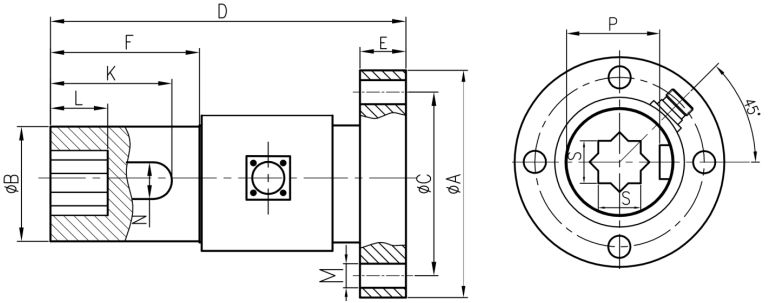

外形尺寸[mm]：

规格
N.m

尺寸（mm）



ΦA

ΦB

ΦC

D

E

F

K

L

N

S

P

M

50-1K

99

50

80

155

20

65

53

25

16

20

44

4-Φ10.5

50-1K

98

50

80

90

15

33

33

25

16

20

44

4-Φ10.5

1500-2K

125

75

105

150

20

62

60

30

20

25.5

67.5

8-Φ12.5

2500-5K

125

75

105

150

20

62

60

30

20

40.5

67.5

8-Φ12.5

6K-10K

190

98

160

220

30

120

110

70

28

55

78

8-Φ19

*技术指标和尺寸可订制
