CY-QBW称重模块

称重模块是一种新型的传感器应用结构。 既保证了剪切梁传感器的高精度和长期稳定性,又解决了因安装不当造成的称重误差问题。称重模块可分为两类,下面来简单了解一下吧。静载称重模块:主要适用于侧向力较小的静载称重场合。静载称重模块可以方便地安装在各种形状的容器上。动载荷称重模块:主要适用于流水线、传送带等承受水平力的机械设备,另外,动载荷称重模块还可用于机械台秤的改造。下面来了解一下称重模块是怎样进行安装的。
浏览量:
1000
所属分类
称重模块
数量
-
+
1
产品描述

称重模块是一种新型的传感器应用结构。 既保证了剪切梁传感器的高精度和长期稳定性,又解决了因安装不当造成的称重误差问题。称重模块可分为两类,下面来简单了解一下吧。

静载称重模块:主要适用于侧向力较小的静载称重场合。静载称重模块可以方便地安装在各种形状的容器上。

动载荷称重模块:主要适用于流水线、传送带等承受水平力的机械设备,另外,动载荷称重模块还可用于机械台秤的改造。

下面来了解一下称重模块是怎样进行安装的。

①称重模块集成了称重传感器的载荷传递装置和安装连接板。其独特的设计不仅保证了剪切梁传感器的高精度和良好的长期稳定性,而且几乎解决了所有安装不当造成的错误。称重准确,安全可靠,安装方式多样,适用于各种恶劣环境。

②称重模块的安装结构分为固定式、浮动式和半浮动式三种结构,允许容器轻微变形。

③静载称重模块安装方法:

采用不锈钢材料,有效抵抗腐蚀性物质的腐蚀。固定式、浮动式、半浮动式三种结构,可在各种恶劣条件下使用。

④动载荷称重模块安装方法:

在采用四个动载称重模块的安装方式中,一般两个称重模块限位在三边,另外两个称重模块限位在两端。

称重模块调试的注意事项:

调试前要检查各称重模块支撑螺钉顶部的螺母是否松动,套筒是否处于自由状态,否则会出现较大误差,甚至无法称重。调试时检查各参数出厂设置值是否符合实际需要,特别是“上电复位”参数,出厂时一般设置为“上电自动清零”,更改 在集装箱秤上“禁止自动开机”。“清零”,防止因停电等原因再次开机时容器物料重量被清零丢失。

量程设置不是指一组称重模块的额定总载荷,也不包括容器本身的重量,而是要根据物料称重,量程应从分度数和分度数中选择。手册中给出的分区作为范围。  称重仪表的供电电压必须符合要求。如果电压不稳定,超出允许范围,就会造成数字漂移,这时需要使用稳压电源。

简介:

            ● 使用优质传感器,称量精度高

           ● 支撑螺栓,防止设备倾覆

           ● 优质合金钢(不锈钢),表面镀镍

           ● 安装简单、快速

           ● 维护方便,节约停机维护时间

           ● 适用于槽罐的配料过程控制

           ● 球形能连接件,始终保持模块的垂直称重状态,可以消除槽罐因热胀冷缩带

  技术指标:

额定载荷

 0~0.25t…10t

综合精度

 ±0.05%F.S(线性+滞后性+重复性)

额定输出

 2.0±0.002mV/V

蠕      变

 ±0.02%F.S

零点平衡

 ±1%F.S

零点温度影响

 ±0.02%F.S/10℃

输出温度影响

 ±0.02%F.S/10℃

工作温度范围

(-20~65)℃

输入阻抗

 380±10Ω

输出阻抗

 350±3Ω

绝缘电阻

 ≥5000MΩ

安全载荷

 150%

防护等级

 IP65

电      缆

 3m

材      质

 合金钢 、不锈钢(可选)

激励电压

 5-12V DC

防爆要求

 防爆Exia IIC T6 、常规(可选)

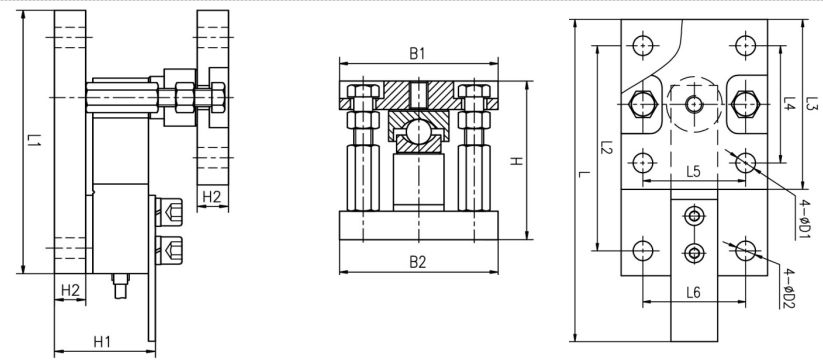

外形尺寸[mm]:



安装示意:



◆技术规格及选型要求请来电咨询
