CYH-SB 悬臂梁传感器

性能描述：

额定载荷

0.3、0.5…20t

综合精度

±0.05%F.S

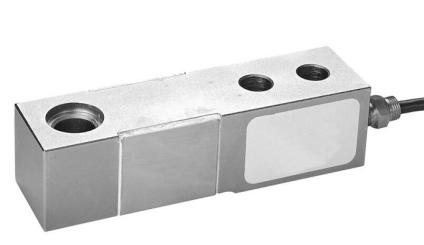

产品外形

额定输出

2.0±0.001mv/V

蠕变

≤±0.03%F.S

CYH-SB 悬臂梁传感器

零点平衡

≤±0.03%F.S

零点温度影响

±0.02%F.S/10℃



输出温度影响

±0.03%F.S/10℃

工作温度

（-20～70）℃



输入阻抗

380±10Ω

输出阻抗

350±5Ω



绝缘电阻

≥5000MΩ

安全载荷

150%



激励电压

5~12V DC（传感器）或 12~24V DC(变送器)



输出模拟量

4-20mA、0-10V或0-5V



输出数字量

RS232或RS485（标准Modbus协议）



功能描述
  • 悬臂梁结构、合金钢材质或不锈钢材质可选，螺纹连接
  • 主要用于压力测量、可选配压脚使用，精度高、线性好
  • 适用于各种料罐、反应釜称重配料等工况复杂的测力场合

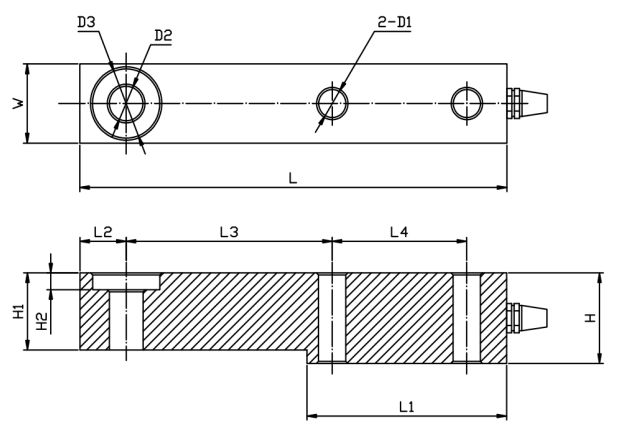

外型尺寸[mm]：

额定载荷
（t）

尺寸（mm）



L

L1

L2

L3

L4

W/H1

H

D2

D3

D1

0.5-3

203

95

22

98

64

36.6

43

16

32

13

5-8

235

110

22

124

66

48

52

22

38

21

10

279

133

32

140

82

60

67

32

48

28

15-20

318

153

38

159

89

70

82.5

38

54

34

◆技术规格及选型要求请来电咨询
