CYH-216A桥式荷重传感器

关键词：

所属分类：

荷重传感器

图片名称

咨询热线：

400-025-1066

CYH-216A桥式荷重传感器

技术指标：

额定载荷

1、2、5…30t

综合精度

±0.05%F.S

产品外形

额定输出

2.0±0.001mv/V

蠕变

≤±0.02%F.S

CYH-216A 桥式荷重传感器

零点平衡

≤±0.02%F.S

零点温度影响

±0.03%F.S/10℃



输出温度影响

±0.03%F.S/10℃

工作温度

（-20～70）℃



输入阻抗

700±50Ω

输出阻抗

700±5Ω



绝缘电阻

≥5000MΩ

安全载荷

150%



激励电压

5~12V DC（传感器）或 12~24V DC(变送器)



输出模拟量

4-20mA、0-10V或0-5V



输出数字量

RS232或RS485（标准Modbus协议）



功能描述
  • 悬臂梁结构、合金钢材质或不锈钢材质可选，螺纹连接
  • 主要用于压力测量、长期稳定性好
  • 适用于车轨、车载称重等测力的场合

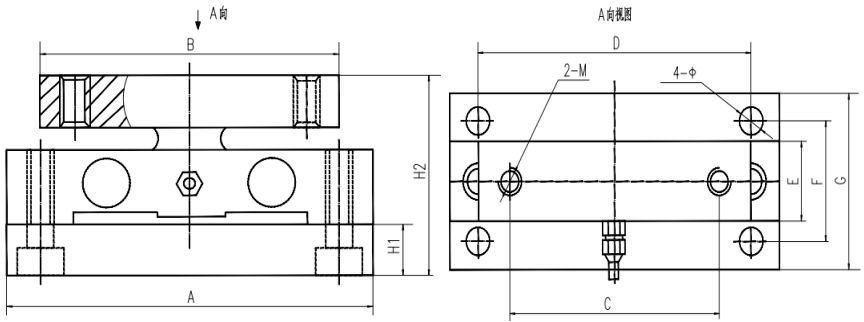

外型尺寸[mm]：

额定载荷
（t）

尺寸（mm）



A

B

C

D

E

F

G

H1

H2

Φ

M

1-5

220

140

110

186

45

70

100

25

110

13

16

10

240

180

120

192

50

128

180

41

134

22

20

20-30

240

180

120

192

56

128

180

41

143

22

20

◆技术规格及选型要求请来电咨询
